В данной статье рассмотрим значение светодиодных индикаторов (LED) на дисковых салазках для серверов HPE Gen8, Gen9, Gen 10
При визуальном осмотре сервера особое значение нужно придавать LED индикации жестких дисков. Это может помочь понять причину той или иной ошибки, подвисаний и, самое главное, может помочь предотвратить потерю данных.
Именно поэтому диски на серверах HPE Proliant имеют специальные LED индикаторы на дисковых салазках.
Обратите внимание, данная индикация реализована начиная с версии GEN8, на версиях G6, G7 она другая.

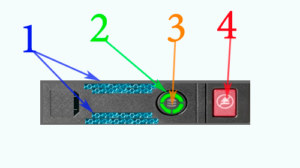

| Индикация | Значение |
| LED 1 индикатор диска | |
|---|---|
| Постоянно горит синим | Подсветка выбранного диска в массиве (настраивается в настройках Raid-контроллера) |
| Мигает синий | Микропрограмма диска обновляется или требуется обновление |
| LED 2 активность жесткого диска | |
| Вращающийся зеленый | Диск активен, происходит чтение, запись |
| LED 3 состояние жесткого диска | |
| Горит зеленым, постоянно | Диск является членом одного или нескольких логических дисков |
| Мигает зеленым | Диск выполняет восстановление, выполнение RAID миграции, миграцию или изменение размера strip, расширение размера или расширение логического диска, стирание |
| Мигает жёлтым/зелёным | Прогнозируется отказ диска, находящегося в составе одного или нескольких логических дисков |
| Мигает жёлтым | Прогнозируется отказ диска. Диск при этом не сконфигурирован |
| Постоянно горит жёлтым | Диск повреждён, требуется замена |
| Нет индикации | Диск не сконфигурирован |
| LED 4 НЕ ОТКЛЮЧАТЬ | |
| Горит белым | Не извлекайте жесткий диск. Извлечение диска приведет к повреждению одного или нескольких логических дисков |
| Не горит | Диск может быть извлечён. Извлечение диска НЕ приведет к повреждению одного или нескольких логических дисков |
